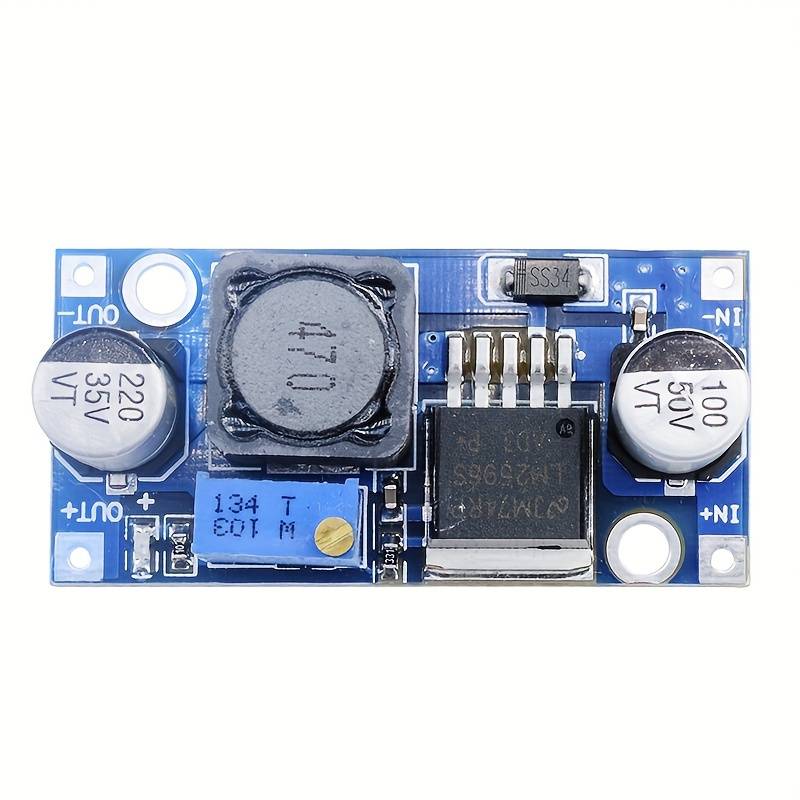

Digitální stabilizátor s LM2596 s nastavitelným napětím
| cena: | 32 CZK |
varianty produktu (4)
| název produktu | kód produktu | cena | dostupnost | ||
|---|---|---|---|---|---|
| vst. napětí do 40 V | HXM406 | 32 CZK | Skladem |
vložit do košíku |
|
| vst. napětí do 40 V + chladič | HXM406+O710B | 49 CZK | Skladem |
vložit do košíku |
|
| vst. napětí do 60 V | HXM406F | 44 CZK | Skladem |
vložit do košíku |
|
| vst. napětí do 60 V + chladič | HXM406F+O710B | 61 CZK | Skladem |
vložit do košíku |
Digitální stabilizátor s LM2596 s nastavitelným napětím, Vstupní napětí 4-40V, výstupní napětí 1,5 - 35V. Max. výstupní proud je 2A, s malým chladičem 3A (dodáváme volitelně s modulem) . Tento stabilizátor lépe nahradí všechny třísvorkové stabilizátory řady 78XX. Na rozdíl od nich má účinnost přes 90 %.
Např. ze zdroje 15 V potřebujete vytvořit napětí 5 V / 1A.. Při použití 7805 potřebujete ze zdroje 15V proud 1A + několik mA na spotřebu obvodu. Rozdíl 10 V (10W) zahodíte, bude nutno je jako teplo odchladit na chladiči obvodu 7805. Při požití tohoto obvodu budete potřebovat ze zdroje 15 V jen 350mA, při dběru na výstupu 1A. Obvod napětí 15V rozseká kmitočtem cca 150 kHz, přetransformuje na 5 V a znovu usměrní.
Nabízíme také stejný obvod se vstupním napětím až 60V.
Při zapojení místo 78xx zapojte takto:
Pomocí externího zdroje předem nastavte trimrem potřebné napětí.
VIN+ tapojte místo pin 1
VIN- nebo VOUT- (jsou spojeny) zapojte místi pinu 2 (prostřední)
VOUT+ zapojte místo pin3
