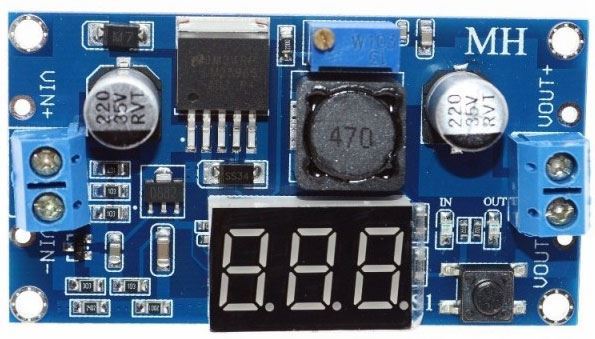

Digitální stabilizátor s LM2596 s nastavitelným napětím a voltmetrem
| katalogové číslo: | HXM410 |
| cena: | 62 CZK |
varianty produktu (2)
| název produktu | kód produktu | cena | dostupnost | ||
|---|---|---|---|---|---|
| samotný obvod | HXM410 | 62 CZK | Skladem |
vložit do košíku |
|
| obvod s chladičem | HXM410+O710B | 79 CZK | Skladem |
vložit do košíku |
Digitální stabilizátor s LM2596 s nastavitelným napětím, Vstupní napětí 4-40V, výstupní napětí 1,5 - 35V. Max. výstupní proud je 2A, s malým chladičem 3A (dodáváme volitelně s modulem) . Tento stabilizátor lépe nahradí všechny třísvorkové stabilizátory řady 78XX. Na rozdíl od nich má účinnost přes 90 %. Tento typ je vybaven vlastním měřičem napětí a to na vstupu i výstupu (přepíná se mikrispínačem a LED indikují jedná li se o vstup nebo výstup).
Např. ze zdroje 15 V potřebujete vytvořit napětí 5 V / 1A.. Při použití 7805 potřebujete ze zdroje 15V proud 1A + několik mA na spotřebu obvodu. Rozdíl 10 V (10W) zahodíte, bude nutno je jako teplo odchladit na chladiči obvodu 7805. Při požití tohoto obvodu budete potřebovat ze zdroje 15 V jen 350mA, při dběru na výstupu 1A. Obvod napětí 15V rozseká kmitočtem cca 150 kHz, přetransformuje na 5 V a znovu usměrní.
Tento modul vybaven vlastním měřičem napětí vstup i výstup.
Při zapojení místo 78xx zapojte takto:
Pomocí externího zdroje předem nastavte trimrem potřebné napětí.
VIN+ tapojte místo pin 1
VIN- nebo VOUT- (jsou spojeny) zapoje místi pinu 2 (prostřední)
VOUT+ zapojte místo pin3
